CAD 정보를 실제 작업면에 레이저로 투영하고 조립 과정과 결과를 검증하는 작업 안내 소프트웨어
Laser Templating & Verification Software

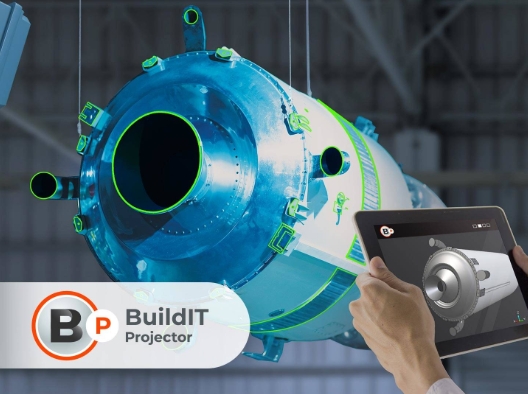

BuildIT Projector는 3D CAD 모델을 기반으로 부품의 외곽선, 기준점, 문자와 화살표 등을 실제 작업 대상에 레이저로 투영하도록 레이저 프로젝터를 제어하는 소프트웨어입니다.
작업자는 투영된 레이저 선에 맞춰 부품을 배치하고, 정해진 순서에 따라 조립 작업을 수행할 수 있습니다. 작업 중이나 조립 완료 후에는 카메라 이미지를 이용해 부품의 위치와 유무, 작업 오류 및 이물질을 검증할 수 있습니다.
CAD 기반의 디지털 레이저 템플릿을 사용해 작업 준비와 부품 배치를 단순화하고, 조립 과정에서 발생하는 위치 오류와 누락을 줄일 수 있습니다.
부품별 물리적 템플릿과 치공구를 별도로 제작하고 보관·수정하는 작업을 줄일 수 있습니다.
작업자에게 동일한 순서와 위치 정보를 제공해 경험 수준에 따른 작업 결과의 차이를 줄입니다.
조립이 모두 끝난 후에만 검사하지 않고, 각 작업 단계에서 부품 배치와 유무를 확인합니다.
위치 오류, 부품 누락과 이물질을 조기에 발견해 폐기와 재작업 가능성을 줄입니다.
제조 엔지니어는 작업 워크플로우를 설계하고, 현장 작업자는 준비된 절차를 따라 작업을 실행합니다.
제조 엔지니어가 레이저 템플레이팅과 검증 절차를 설정합니다. 투영 순서, 부품 배치, 작업 단계와 검증 조건을 구성할 수 있습니다.
현장 작업자가 Planner에서 준비한 워크플로우를 실행합니다. 레이저 안내에 따라 부품을 배치하고 단계별 검증을 수행합니다.
CAD 데이터를 이용해 작업 정보를 생성하고, 레이저 프로젝터와 이미징 기능을 활용해 작업 실행과 품질 검증을 연결합니다.
CATIA, NX, Creo, Inventor, SolidWorks, AutoCAD 등 네이티브 CAD와 IGES, STEP, SAT, JT 등의 중립 형식을 불러와 투영 계획을 생성합니다.
부품의 외곽선을 작업면에 레이저로 투영하고, 실제 부품의 모서리가 레이저 선과 일치하도록 위치를 조정합니다.
작업 단계별 또는 조립 완료 후 부품의 존재 여부와 위치를 CAD 데이터 또는 기준 이미지와 비교하여 검증합니다.
공구, 너트, 볼트, 미사용 부품과 용접 부산물처럼 작업면에 남아 있는 이물질을 이미지로 확인합니다.
CAD 모델에서 구멍이나 모서리 같은 정렬점을 지정해 외부 카메라나 반사 타겟 없이 빠르게 작업 대상과 투영 데이터를 정렬합니다.
단일 프로젝터 또는 여러 프로젝터를 제어하여 설계 템플릿, 설비 위치, 문자, 십자선과 방향 화살표 등을 투영합니다.
작업 위치를 반복적으로 표시하거나, 물리적 템플릿을 사용하기 어렵고 조립 단계별 검증이 필요한 공정에 활용할 수 있습니다.
대형 작업면이나 복잡한 형상 위에 부품의 배치 위치를 직접 표시해야 하는 경우에 적합합니다.
여러 작업자가 동일한 절차와 기준으로 조립 작업을 수행하도록 안내할 수 있습니다.
제품 종류나 설계 변경이 많아 하드 템플릿을 반복 제작하고 보관하기 어려운 환경에 적합합니다.
조립이 완료되기 전에 위치 오류, 부품 누락과 이물질을 확인해야 하는 공정에 활용합니다.
정밀한 위치 안내와 반복 가능한 조립 절차가 필요한 제조 및 건설 작업에 활용합니다.
부품의 외곽선과 기준점을 투영해 목표 위치에 맞게 부품을 배치하고 조립합니다.
작업 단계별로 부품의 위치와 유무를 검사해 조립 오류를 조기에 확인합니다.
공구, 볼트, 잔여 부품과 용접 부산물 등 작업면의 이물질을 검토합니다.
도장 경계, 로고와 데칼 위치를 작업면에 투영해 마킹과 부착 작업을 안내합니다.
복합재 적층 공정에서 각 소재의 위치와 적층 순서를 레이저로 안내합니다.
프리패브 부품의 제작 위치, 건축 요소와 설비 배치 기준을 투영합니다.
BuildIT Projector는 작업 계획을 생성하고, 호환 레이저 프로젝터를 통해 실제 작업면에 템플릿과 안내 정보를 투영합니다.
제품 형상, 부품 위치와 작업 기준이 포함된 CAD 데이터를 불러옵니다.
투영할 형상, 작업 순서, 부품 배치와 검증 조건을 설정합니다.
작업면에 부품 외곽선, 문자, 십자선과 방향 정보를 투영합니다.
현장 작업자가 준비된 순서에 따라 부품 배치와 조립 작업을 수행합니다.
위치, 부품 유무와 이물질을 검사하고 작업 결과를 검증합니다.
기술사양서에 기재된 단일 또는 다중 프로젝터 구성을 소프트웨어에서 제어할 수 있습니다.
이미징 기능을 이용한 레이저 투영, In-Process Verification과 FOD 검사를 지원하는 구성입니다.
CAD 기반 레이저 템플레이팅과 조립 작업 안내에 활용할 수 있습니다.
작업면에 디지털 템플릿과 위치 안내 정보를 투영하는 구성에 활용합니다.
넓거나 복잡한 작업 영역은 여러 프로젝터를 하나의 배열로 구성해 투영할 수 있습니다.
실제 공급 가능 장비와 지원 기능은 프로젝트 시점의 제품 구성 및 소프트웨어 버전에 따라 달라질 수 있으므로, 도입 전 호환 여부를 확인해 주세요.
CAD 모델의 크기와 프로젝터 구성, 이미징 및 검증 업무 범위에 따라 필요한 성능이 달라질 수 있습니다.
| 항목 | 최소 사양 / 권장 사양 |
|---|---|
| 운영 체제 | Windows 10/11 64비트 / Windows 10/11 64비트 |
| 프로세서 | Intel Core i3 또는 AMD 동급 / Intel Core i7 또는 AMD 동급 |
| 메모리 | RAM 8GB / RAM 16GB 이상 |
| 저장 장치 | SSD 여유 공간 20GB / SSD 여유 공간 250GB 이상 |
| 그래픽 | 통합 그래픽, OpenGL 4.0 / NVIDIA Quadro 또는 AMD Radeon Pro, OpenGL 4.2 이상, VRAM 2GB |
안정적인 운용을 위해 그래픽 드라이버는 제조사가 제공하는 최신 버전 사용을 권장합니다.
아래 내용은 일반적인 활용 예이며, 생산 공정과 프로젝트 조건에 따라 필요한 단계와 기능을 선택적으로 구성할 수 있습니다.
CAD 데이터를 바탕으로 투영 형상과 작업 순서를 설계합니다.
CAD 기준점과 실제 작업 대상을 정렬해 정확한 투영 위치를 설정합니다.
레이저 외곽선과 작업 지시에 따라 부품을 배치하고 조립합니다.
부품 위치와 유무를 검사하고 작업 오류를 시각적으로 확인합니다.
검증된 작업 결과를 기준으로 다음 공정 또는 완성 단계로 진행합니다.
작업 대상의 크기와 형상, CAD 환경, 부품 배치 및 검증 공정에 적합한 소프트웨어와 레이저 프로젝터 구성을 안내해 드립니다.
