3D Measurement & Inspection Software
측정 장비 제어부터 검사, 분석, 보고까지 하나의 플랫폼에서 수행합니다.

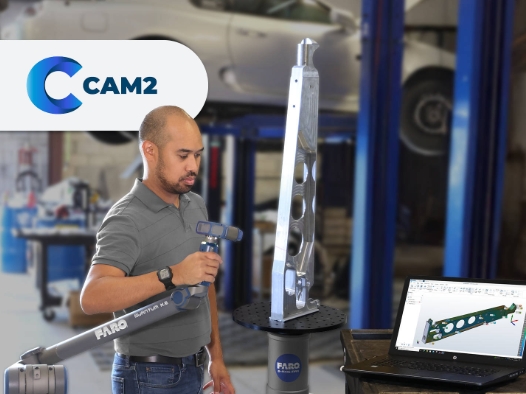

CAM2는 FaroArm, Laser Tracker 및 핸드헬드 스캐너 등 다양한 측정 장비에서 취득한 데이터를 처리하는 모듈형 3D 측정 소프트웨어 플랫폼입니다. 프로빙과 스캐닝 데이터를 별도의 프로그램으로 나누지 않고 측정, CAD 비교, GD&T 검사, 반복 검사와 보고서 작성을 하나의 작업 환경에서 수행할 수 있습니다.
CAM2의 주요 기능
측정 작업을 단순화하고 반복적인 검사 업무의 속도와 일관성을 높일 수 있도록 지원합니다.
SmartConstruct
필요한 측정 기능을 선택하면 CAM2가 사용 가능한 구성을 제안하여 복잡한 측정 프로그램 설정을 단순화합니다.
Automatic Feature Recognition
사용자가 형상을 프로빙하기 시작하면 측정된 포인트의 수와 위치를 바탕으로 기하학적 형상을 자동으로 인식합니다.
SmartTools
GD&T 콜아웃과 같은 자주 사용하는 측정 작업을 원클릭 매크로로 실행할 수 있도록 지원합니다.
QuickTools
작업자에게 측정 순서를 안내하고 정렬, 분석 및 보고 과정을 자동화하여 반복 검사 시간을 줄입니다.
RPM Add-on
반복 부품 측정 데이터를 모니터링하고 통계적 공정관리 지표와 생산 공정의 품질 추세를 확인할 수 있습니다.
FARO RevEng
포인트 클라우드에서 고품질 메쉬와 CAD 표면을 생성하고 편집하여 역설계와 3D 프린팅 업무로 확장할 수 있습니다.
측정 업무에 맞는 CAM2 에디션
필요한 측정 장비와 기능만 선택하고, 새로운 요구가 생기면 상위 에디션으로 확장할 수 있습니다.
Probe Essentials
프로빙 암을 이용한 기본 QA 및 3D 검사 작업을 위한 스타터 에디션입니다.
호환 장비: FARO Gage, FaroArm
Probe Professional
고급 프로빙, CAD 분석, 검사 루틴 프로그래밍과 가이드 빌드 업무를 지원하는 프로빙 전용 에디션입니다.
FaroArm, Gage, Laser Tracker, 6Probe 지원
Scan Professional
FARO CREAFORM 핸드헬드 스캐너로 취득한 데이터를 CAD 정렬, 형상 추출, 분석과 보고 업무에 활용합니다.
스캐닝 기반 검사 및 품질관리
Expert
Probe Professional과 Scan Professional의 기능을 결합한 CAM2의 플래그십 에디션입니다.
프로빙·스캐닝 통합 및 RevEng 포함
Analyst
측정 장비를 직접 연결하지 않고 검사 프로그램 작성, CAD 모델 분석과 측정 결과 검토를 수행하는 에디션입니다.
오프라인 프로그래밍 및 분석
대표 응용 프로그램
CAM2는 측정 대상의 형상과 제조 공정에 따라 세 가지 대표 검사 업무에 활용할 수 있습니다.
Press, Form & Trim
자유곡면, 트림, 펀칭, 성형 및 피어싱된 가장자리를 CAD 모델과 비교해 형상과 가공 상태를 검증합니다.
사출품, 복합재, 주조품, 차체 패널과 금속 스탬핑 검사에 활용합니다.
Guided Build & Confirm
대형 부품과 고정 장치, 공구 및 설치물을 CAD 또는 2D 도면 기준에 맞춰 조립하고 검증합니다.
항공기 날개·동체 조립과 자동차 패널의 용접·조립 고정 작업에 활용합니다.
Geometric Position & Orientation
가공 또는 제조된 부품의 기하학적 형상, 위치와 자세를 2D 도면 또는 CAD 모델과 비교합니다.
기계 부품, 중장비 부품 및 조립체, 풍력 터빈 허브 검사에 활용합니다.
측정 및 품질 검사 기능
에디션에 따라 프로빙, 스캐닝, CAD 분석과 검사 자동화 기능을 선택적으로 구성할 수 있습니다.
Dimensional Inspection
길이, 직경, 각도, 위치 등 주요 치수를 측정하고 도면의 허용 공차 기준에 따라 결과를 판정합니다.
GD&T Inspection
형상, 방향, 위치 및 흔들림과 같은 기하공차 항목을 검사하고 분석합니다.
Point Cloud Analysis
스캐너에서 취득한 포인트 클라우드를 정렬하고 형상을 추출해 CAD 모델과 비교합니다.
Automated Inspection
QuickTools와 검사 루틴을 활용해 반복 측정을 표준화하고 측정 작업자 간 결과 편차를 줄입니다.
연계 측정 장비
선택한 CAM2 에디션에 따라 프로빙 장비와 스캐닝 장비를 단독 또는 통합 구성으로 사용할 수 있습니다.
FARO Gage & FaroArm
중소형 부품의 치수 측정, 접촉식 프로빙과 휴대형 품질 검사에 활용합니다.
FARO 8-Axis
측정 대상을 회전시키면서 측정해 장비 재배치와 작업 시간을 줄일 수 있습니다.
Laser Line Probes
FaroArm과 결합하여 복잡한 곡면과 부품 형상을 비접촉 방식으로 스캐닝합니다.
Vantage Laser Tracker
대형 구조물의 장거리 좌표 측정, 조립과 정렬 검사에 활용합니다.
6Probe
Laser Tracker 측정 범위 안에서 접근하기 어려운 형상을 핸드헬드 방식으로 프로빙합니다.
FARO CREAFORM Scanners
휴대형 스캐너로 중대형 부품의 표면 데이터를 취득하고 스캐닝 기반 품질검사를 수행합니다.
권장 시스템 사양
사용하는 CAM2 에디션과 포인트 클라우드 데이터의 크기에 따라 필요한 컴퓨터 성능이 달라집니다.
| Probe Essentials | 12세대 저성능 Intel i5 이상 · RAM 16GB · 500GB SSD · NVIDIA Quadro T500 |
|---|---|
| Probe Professional | 12세대 고성능 Intel i7 이상 · RAM 32GB · 512GB SSD · NVIDIA RTX 2000 |
| Scan Professional / Expert / Analyst | 12세대 최고 성능 Intel i9 이상 · RAM 64GB · 1TB NVMe · NVIDIA RTX 5000 |
| 운영 체제 | Microsoft Windows 11 또는 Windows 10 v1607 이상, 64비트 운영 체제 |
| 설치 환경 | 가상 머신 설치와 원격 데스크톱 접근 지원 |
지원 CAD 파일 형식
제조 현장에서 사용하는 주요 중립 포맷과 상용 CAD 데이터를 불러와 검사 업무에 활용할 수 있습니다.
Open Formats
IGES, PRC, STEP, STL 및 VDA-FS 형식을 지원합니다.
Dassault Systèmes
ACIS, CATIA V4, CATIA V5·V6 및 SolidWorks 데이터를 지원합니다.
Autodesk & PTC
Inventor, AutoCAD 3D와 PTC Creo 형식을 지원합니다.
Siemens & Other
I-deas, JT, NX, Parasolid, Solid Edge와 Rhinoceros 3D 형식을 지원합니다.
지원 버전은 CAD 프로그램과 CAM2 버전에 따라 달라질 수 있으므로, 실제 도입 전 사용 중인 CAD 환경의 호환 여부를 확인해 주세요.
3D 측정 데이터 활용 흐름
제품은 일반적인 측정 업무 흐름에 따라 배치되어 있으며, 검사 대상과 프로젝트 조건에 따라 필요한 장비와 CAM2 에디션을 선택적으로 구성할 수 있습니다.
3D Measurement Hardware
FaroArm, Laser Tracker 또는 핸드헬드 스캐너로 제품과 구조물의 측정 데이터를 취득합니다.
CAM2 Software
측정 데이터를 수집하고 정렬하여 CAD 비교, 치수 및 GD&T 검사를 수행합니다.
BuildIT Metrology
대형 구조물 검사와 고급 정렬, 편차 분석 및 품질 검증 업무로 확장합니다.
Actionable Quality Data
측정 결과와 공정 추세를 분석해 품질 개선과 생산 의사결정에 활용합니다.
