휴대용 3차원 측정기 FARO Quantum X

← 3차원 측정기 솔루션 Quantum X Gage Max Vantage Super 6DoF Creaform

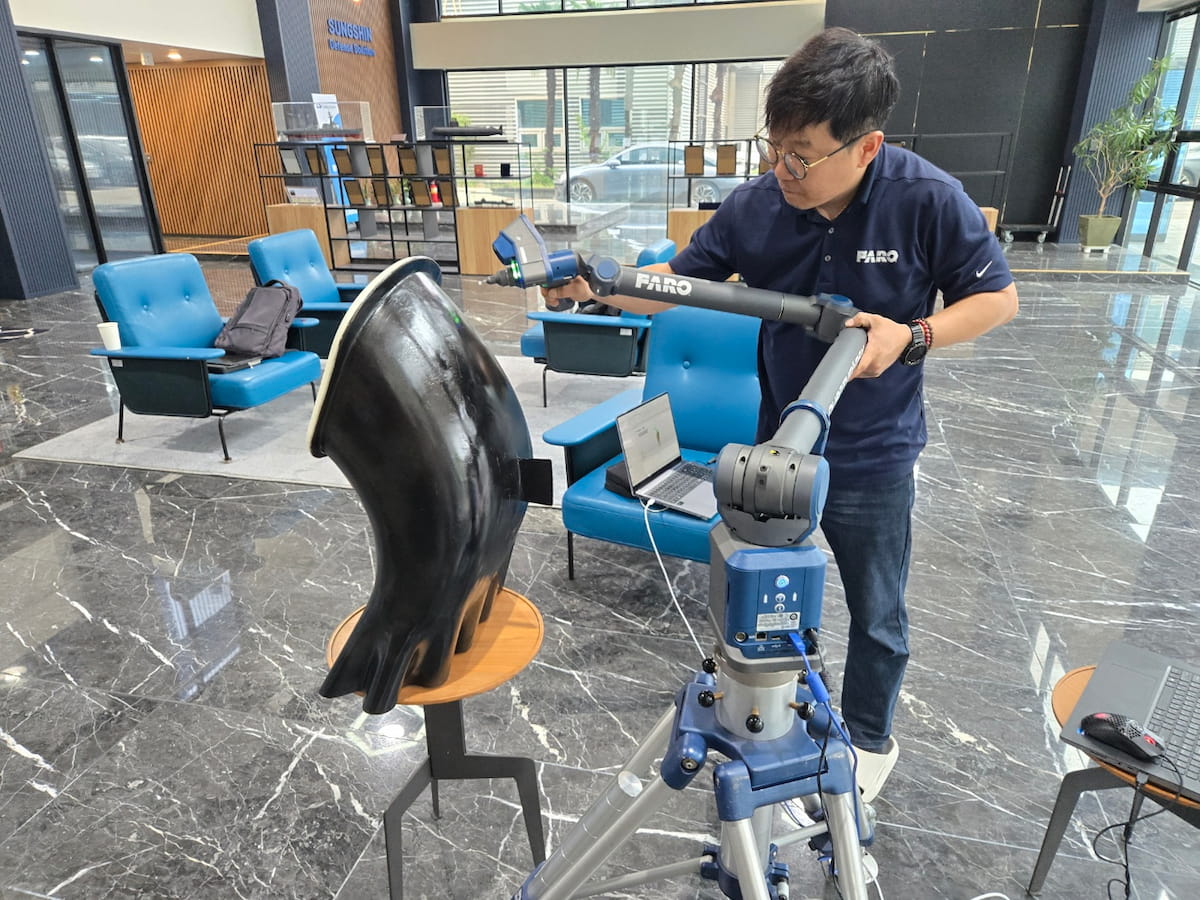

Quantum Max FaroArm으로 자유곡면 부품을 레이저 스캔하는 현장

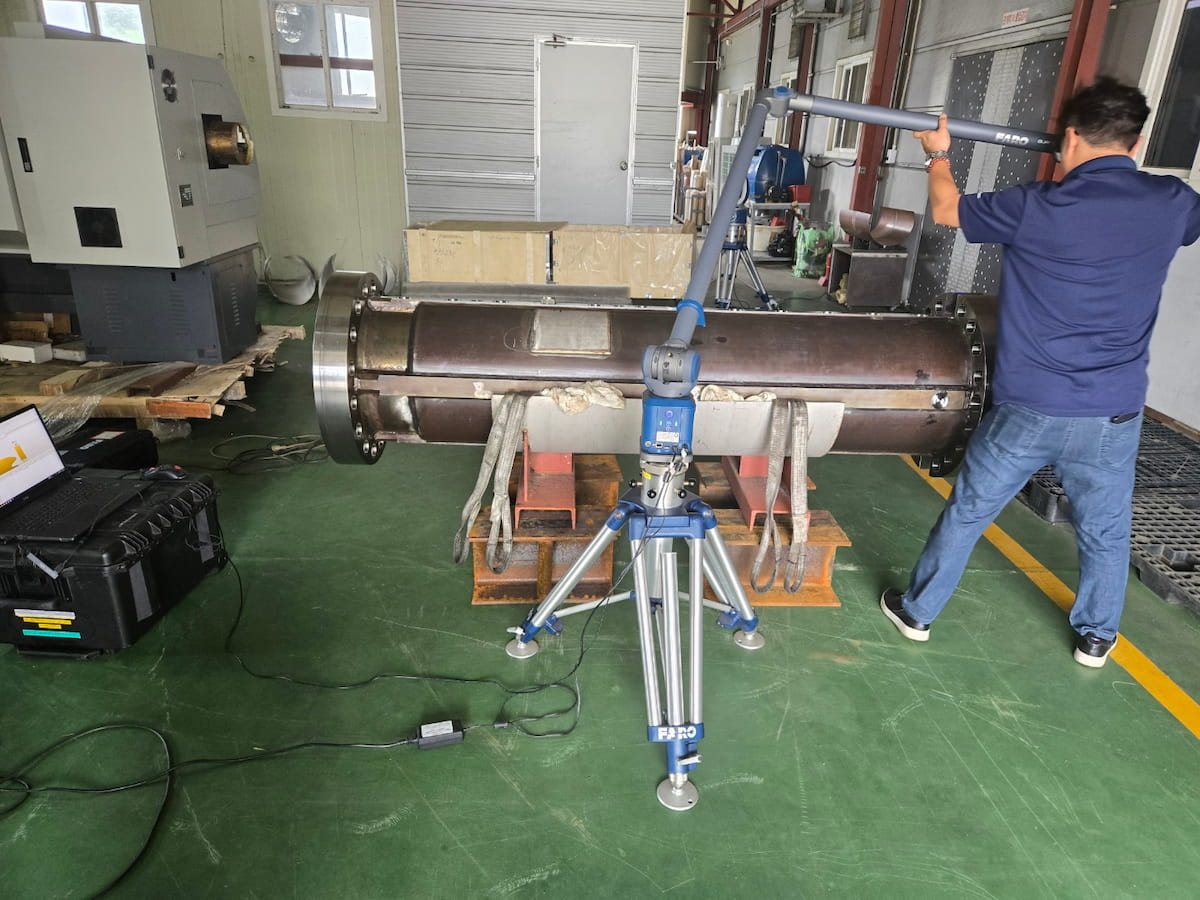

Quantum Max FaroArm으로 대형 원통형 금속 부품을 측정하는 산업 현장

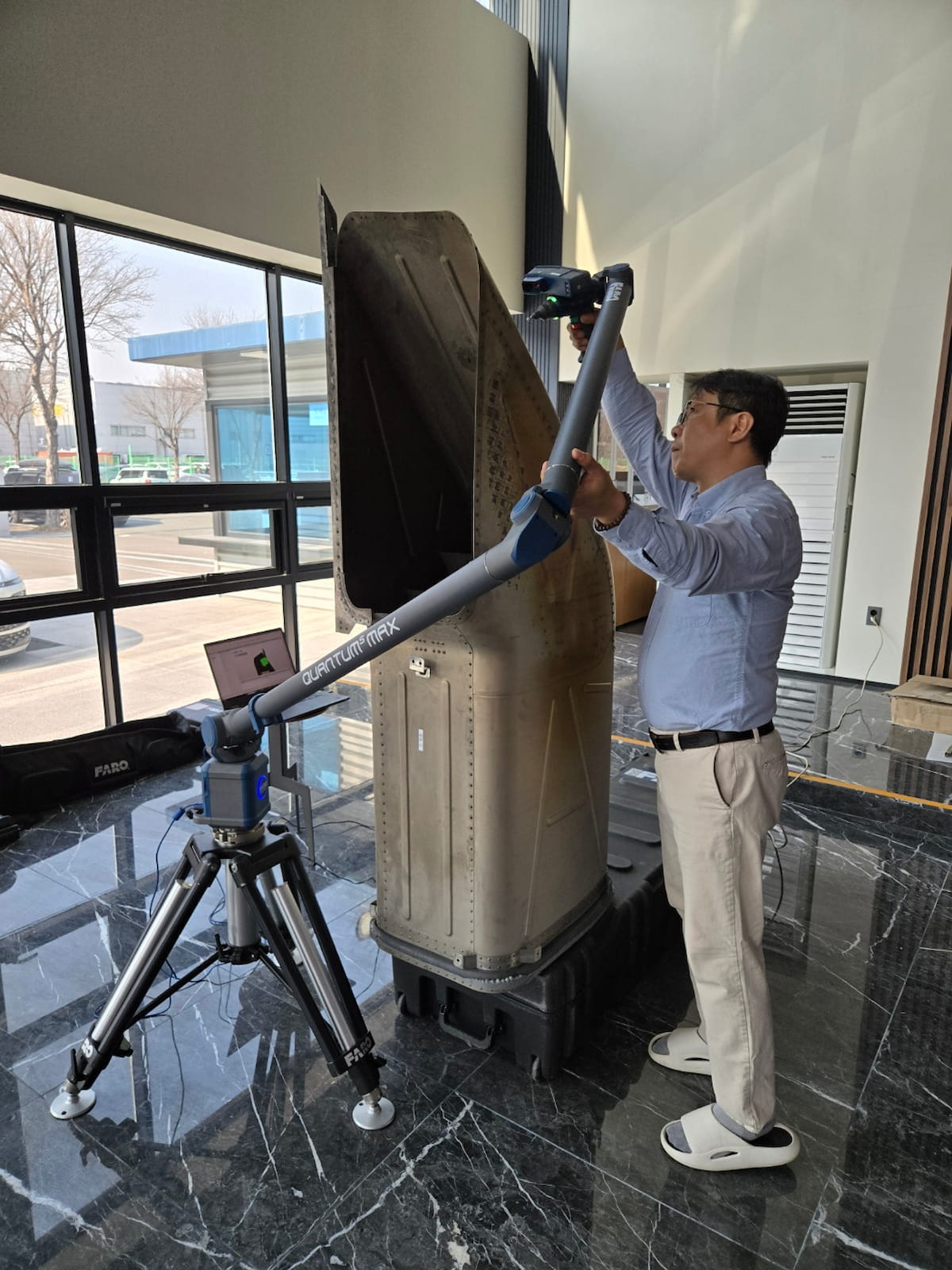

Quantum Max FaroArm으로 대형 금속 구조물을 스캔하는 현장

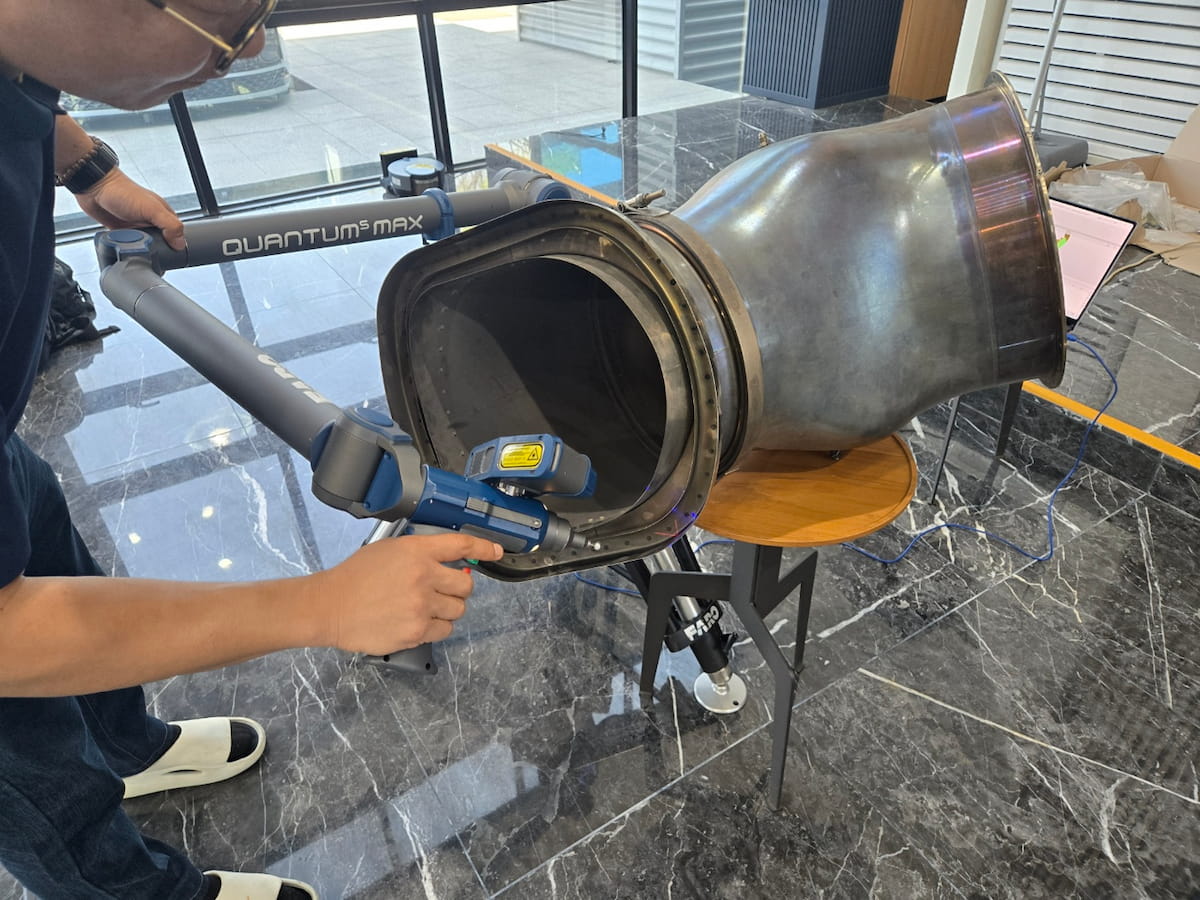

Quantum Max FaroArm으로 복잡한 대형 금속 부품의 내부 형상을 스캔하는 모습

현장 활용 이미지에는 이전 세대 Quantum Max FaroArm이 포함되어 있습니다. Quantum X는 해당 제품군의 최신 후속 시리즈입니다.

Portable 3D Measurement Solution

생산 현장에서 형상과 치수를 직접 검사하는 휴대용 3차원 측정기

Quantum X FaroArm은 여러 개의 관절로 자유롭게 움직이며 측정 대상의 위치와 형상을 3차원 좌표로 취득하는 휴대용 측정 장비입니다. 접촉식 프로빙과 비접촉식 레이저 스캐닝을 모두 지원하여 품질 검사, CAD 비교, 조립 검증 및 역설계 업무에 활용할 수 있습니다.

최대 15% 이전 모델 대비 정확도 향상

5가지 2.0m–4.0m 암 길이 옵션

1.2M pts/sec 최대 데이터 수집률

ISO 10360 국제 측정 성능 인증

3차원 측정기 제품 문의하기 →

PRODUCT HIGHLIGHTS

Quantum X의 주요 특징

접촉식 정밀 측정과 비접촉식 형상 스캐닝을 하나의 휴대형 측정 시스템에서 수행할 수 있습니다.

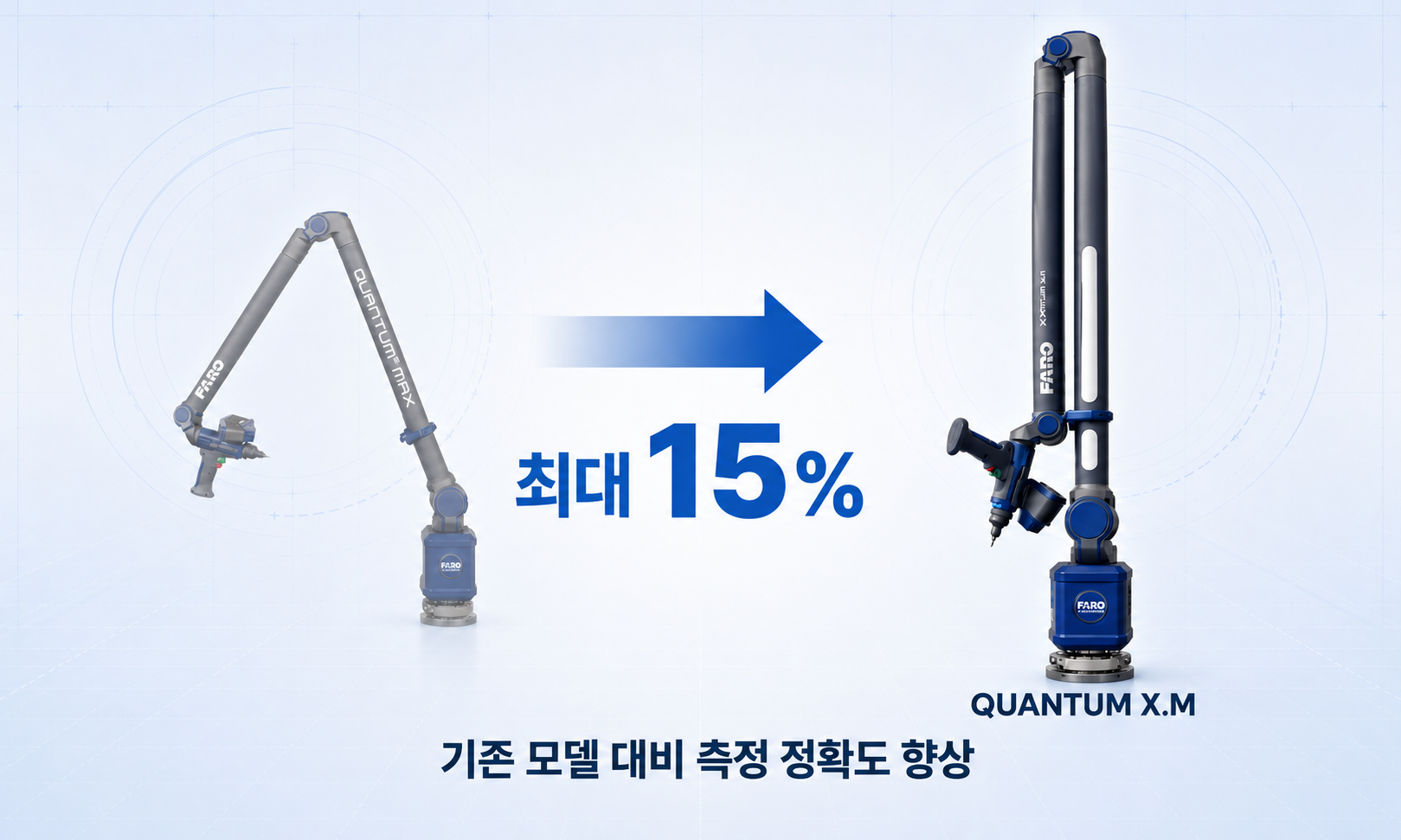

향상된 측정 정확도

최신 Quantum X 시리즈는 이전 모델보다 최대 15% 향상된 정확도를 제공하여 엄격한 품질관리 업무를 지원합니다.

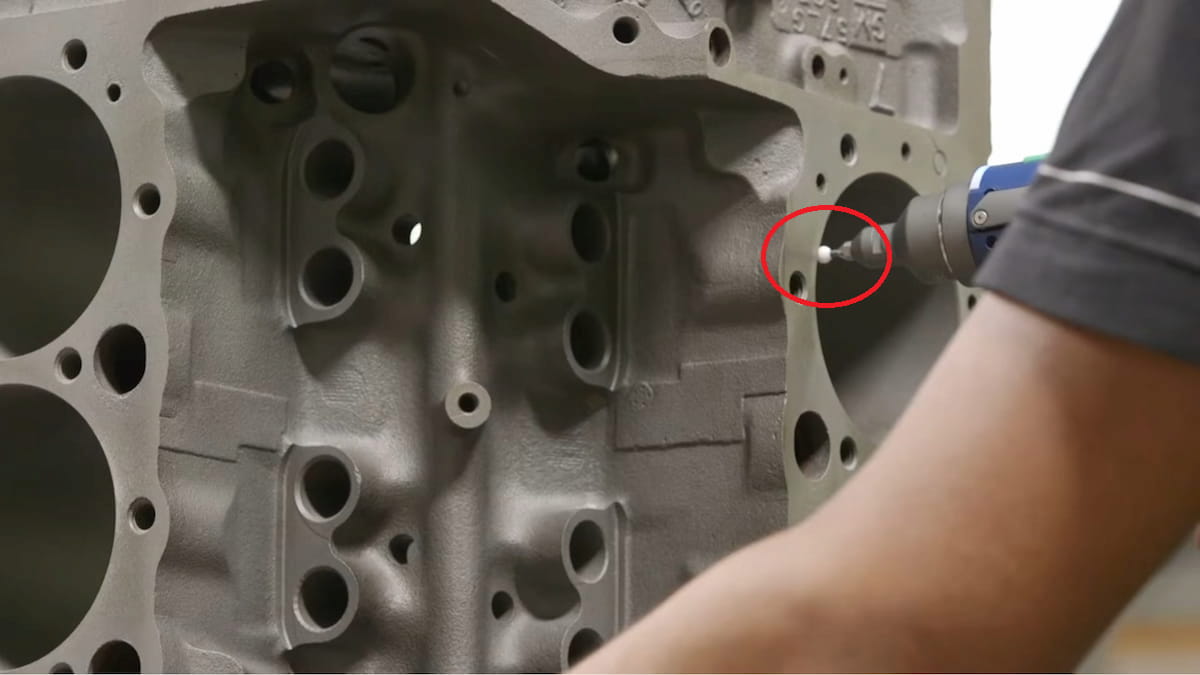

FARO Quantum X 접촉식 프로브로 금속 부품의 기준점을 측정하는 모습

Contact Probing

접촉식 프로브를 사용하여 구멍, 모서리, 기준점 등 주요 형상과 치수를 정밀하게 측정합니다.

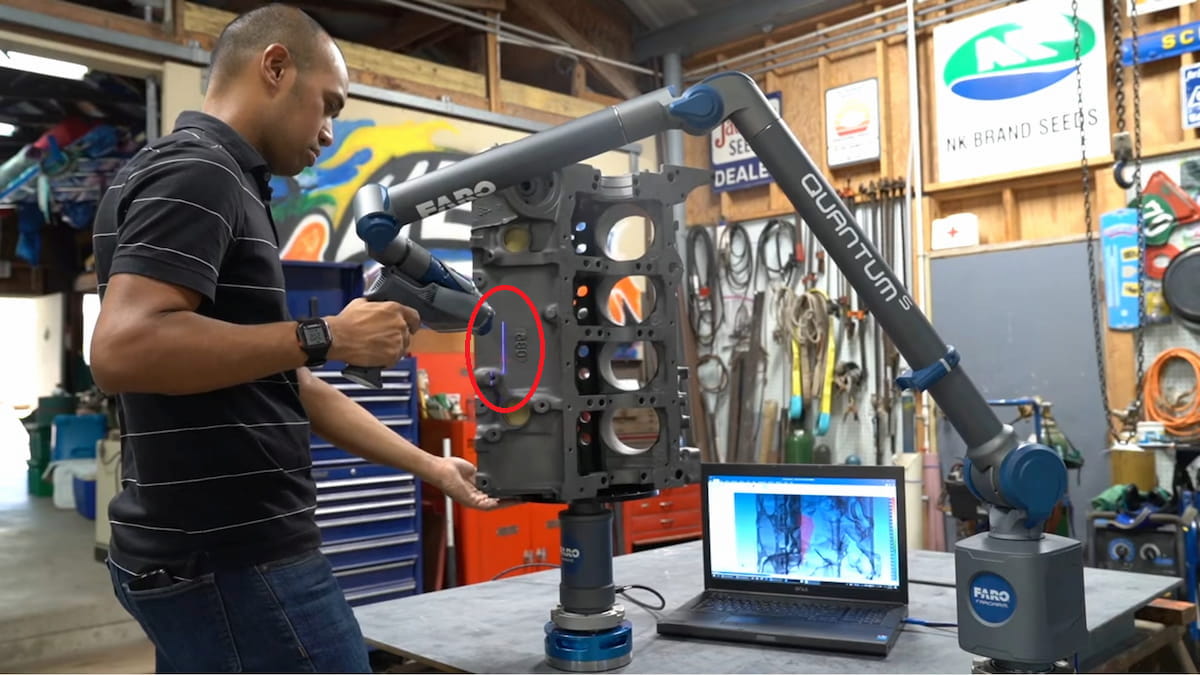

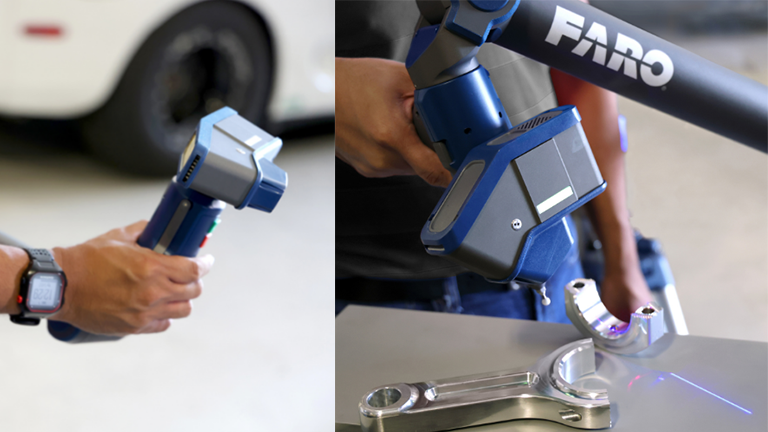

FARO Quantum X 레이저 라인 프로브로 금속 부품 표면을 스캔하는 모습

Laser Line Scanning

FAROBlu 레이저 프로브를 연계하여 자유곡면과 복잡한 형상의 표면 데이터를 비접촉 방식으로 빠르게 취득합니다.

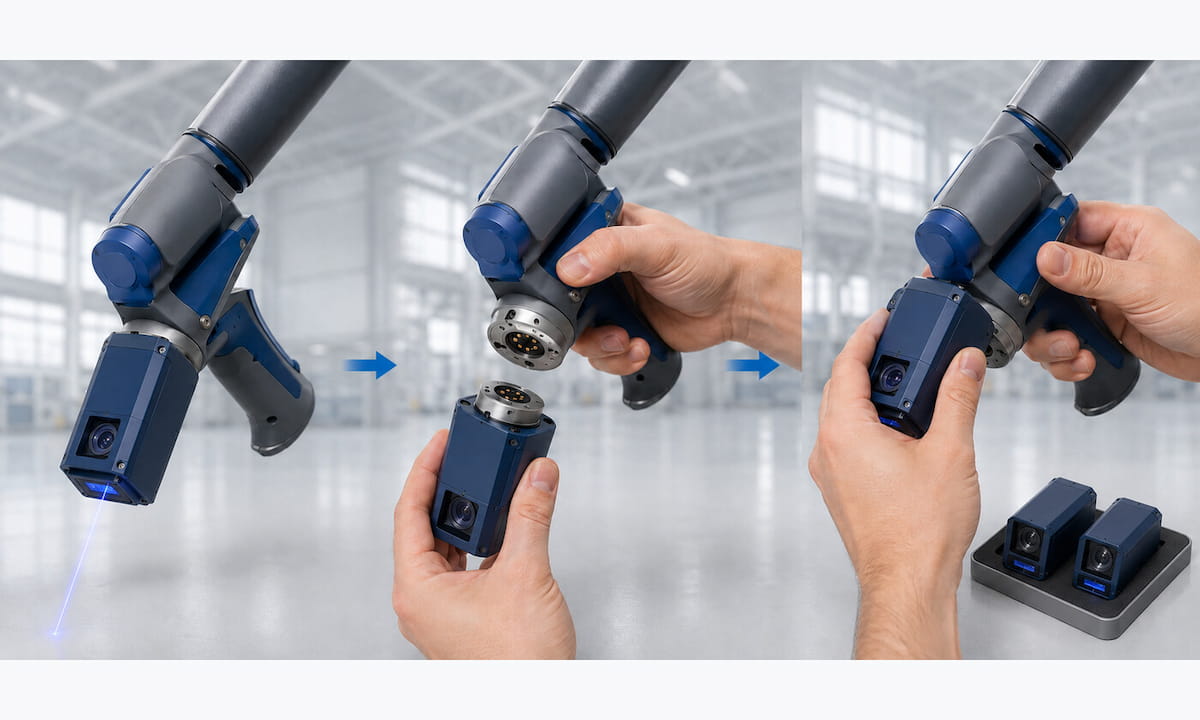

측정암 끝단에서 Laser Line Probe를 손으로 분리하고 다른 LLP로 교체하는 과정 — 기능 이해를 위한 재구성 이미지

Hot-Swappable LLP

별도의 재보정 과정 없이 FAROBlu xR, xP, xS 레이저 프로브를 빠르게 교체하여 작업 목적에 맞는 스캐닝을 수행할 수 있습니다.

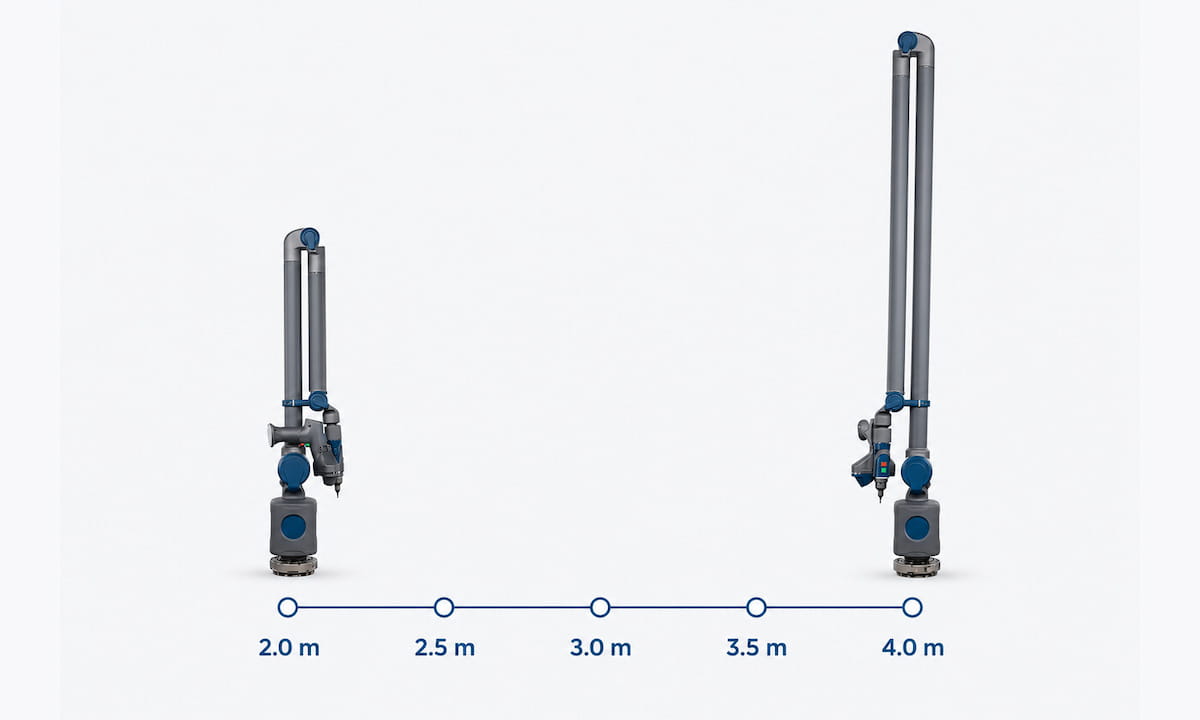

암 길이 옵션

측정 대상의 크기와 작업 범위에 따라 2.0m, 2.5m, 3.0m, 3.5m, 4.0m의 다섯 가지 길이 옵션을 선택할 수 있습니다.

MODEL LINEUP

측정 목적에 맞는 세 가지 성능 등급

Quantum X는 정확도와 예산, 측정 환경에 따라 X.S, X.M, X.E 모델 중 적합한 구성을 선택할 수 있습니다.

X.S

Quantum X.S

가장 높은 수준의 정확도와 성능이 필요한 정밀 품질보증 및 까다로운 검사 작업에 적합한 플래그십 모델입니다.

X.M

Quantum X.M

정확도와 가격, 성능의 균형을 제공하여 일반적인 생산 현장과 공장 품질검사 업무에 폭넓게 활용할 수 있습니다.

X.E

Quantum X.E

안정적인 측정 성능과 경제성을 제공하여 휴대형 3차원 측정을 처음 도입하는 환경에도 적합한 모델입니다.

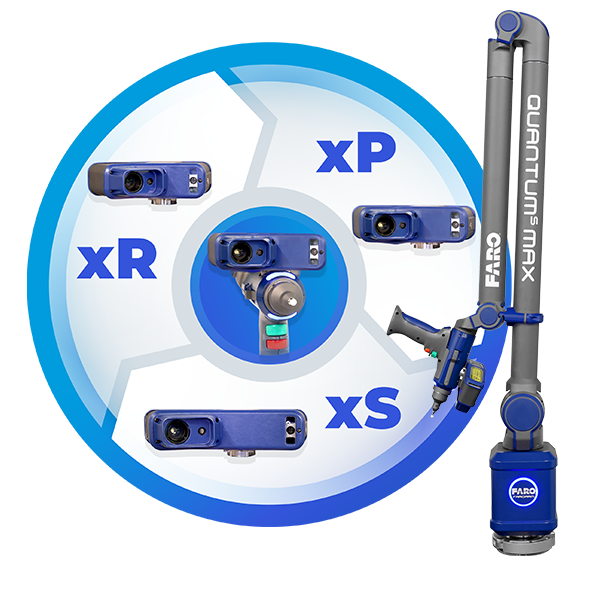

LASER LINE PROBES

FAROBlu 레이저 프로브 구성

측정 정확도, 스캔 속도, 측정 범위에 따라 세 가지 레이저 프로브 중 적합한 모델을 선택할 수 있습니다.

FAROBlu xR

가장 높은 스캐닝 정확도와 해상도가 필요한 엄격한 공차의 정밀 측정 작업에 적합합니다.

정확도 10µm · 최대 스캔 폭 95mm

FAROBlu xP

정확도와 속도, 측정 범위의 균형이 필요한 일반적인 검사 및 스캐닝 업무에 적합합니다.

정확도 15µm · 최대 스캔 폭 150mm

FAROBlu xS

대형 부품이나 넓은 표면을 빠르게 측정해야 하는 생산성 중심의 스캐닝 업무에 적합합니다.

정확도 25µm · 최대 스캔 폭 250mm

OPTIONAL ACCESSORY

FARO 8-Axis Max

측정 대상을 회전시키면서 Quantum X를 사용할 수 있어 측정 암의 위치를 반복해서 옮기는 작업을 줄일 수 있습니다.

40%

측정 시간 단축

정확도를 유지하면서 스캔 및 프로빙 시간을 최대 40%까지 단축할 수 있습니다.

100kg

최대 하중

최대 100kg의 측정 대상을 올려놓을 수 있으며 모든 Quantum X FaroArm 시리즈와 함께 사용할 수 있습니다.

APPLICATIONS

활용 업무

제조 공정의 치수 검사부터 품질관리, 조립 검증, 제품 개발과 역설계까지 다양한 업무에 활용합니다.

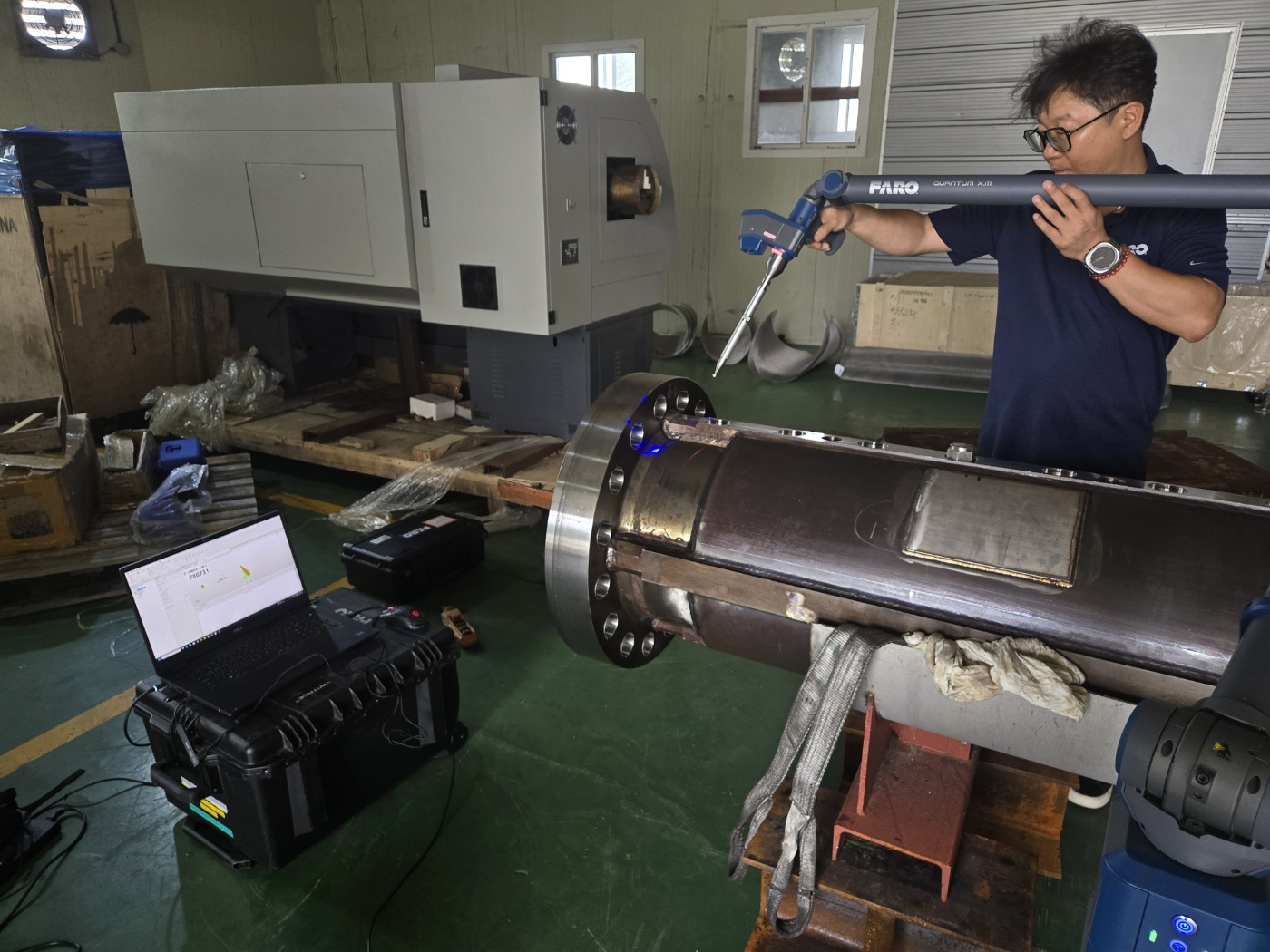

FARO Quantum X.M으로 대형 원통형 부품의 치수를 측정하는 현장

Dimensional Inspection

제품과 부품의 길이, 각도, 직경, 위치 등 주요 치수를 3차원 좌표로 측정합니다.

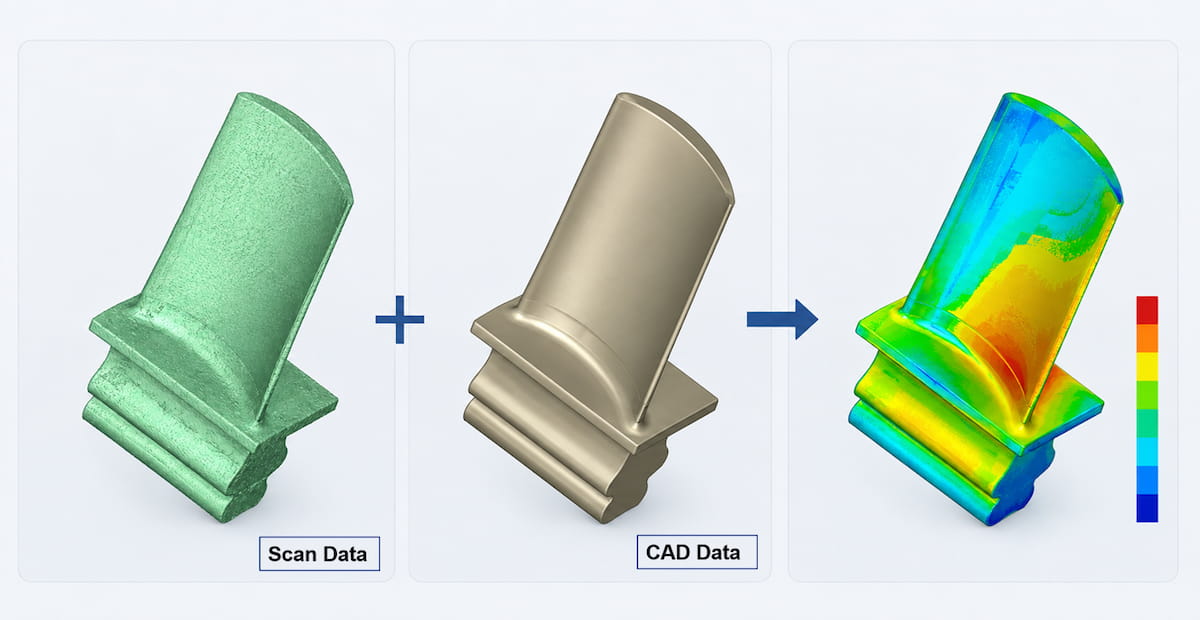

3D 스캔 데이터와 CAD 설계 데이터를 비교해 형상 편차를 컬러맵으로 분석하는 과정

CAD Comparison

실제 측정 데이터와 CAD 설계 데이터를 비교해 형상 편차와 가공 상태를 확인합니다.

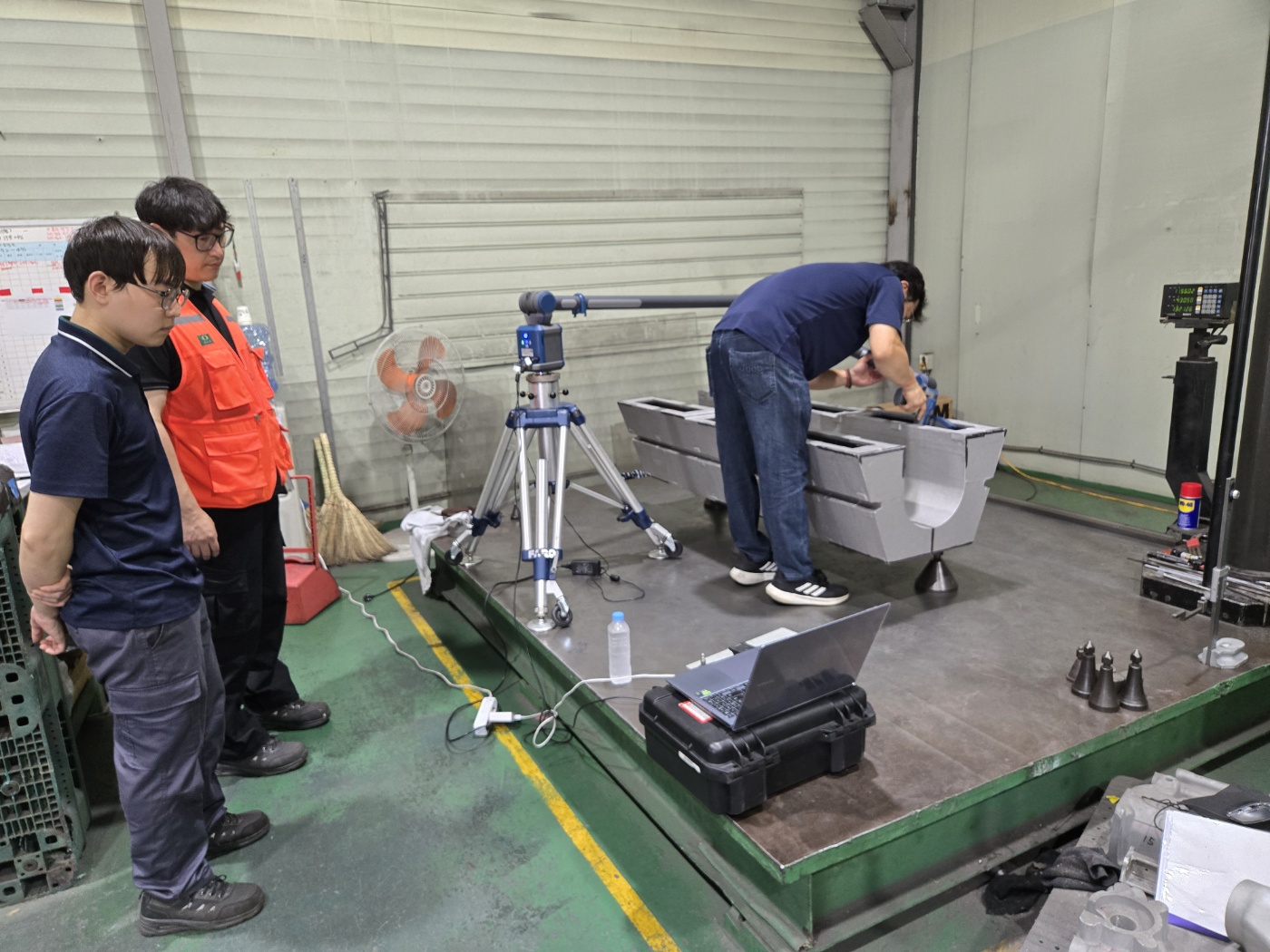

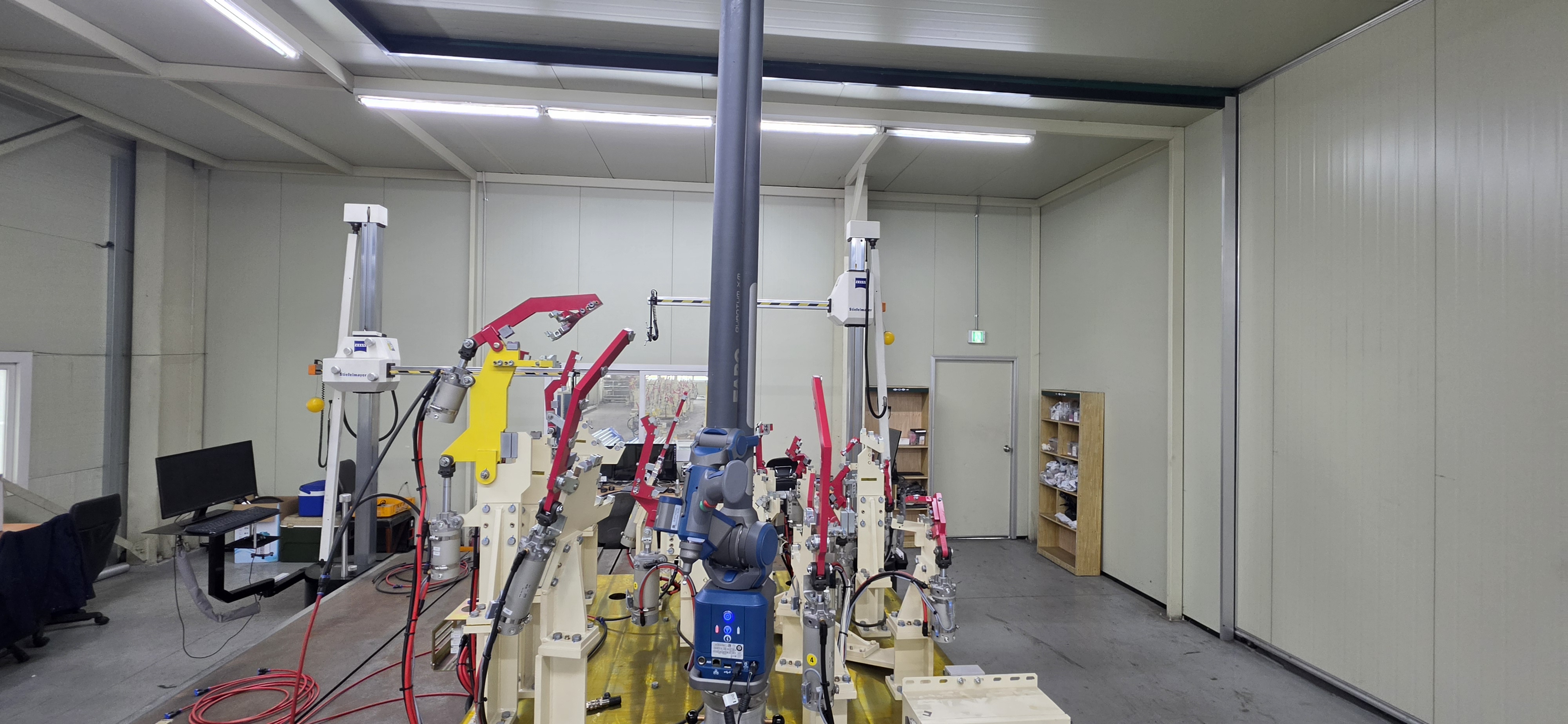

Tooling & Fixture Inspection

금형, 지그, 치공구의 형상과 기준 위치를 측정해 제작 및 설치 상태를 검증합니다.

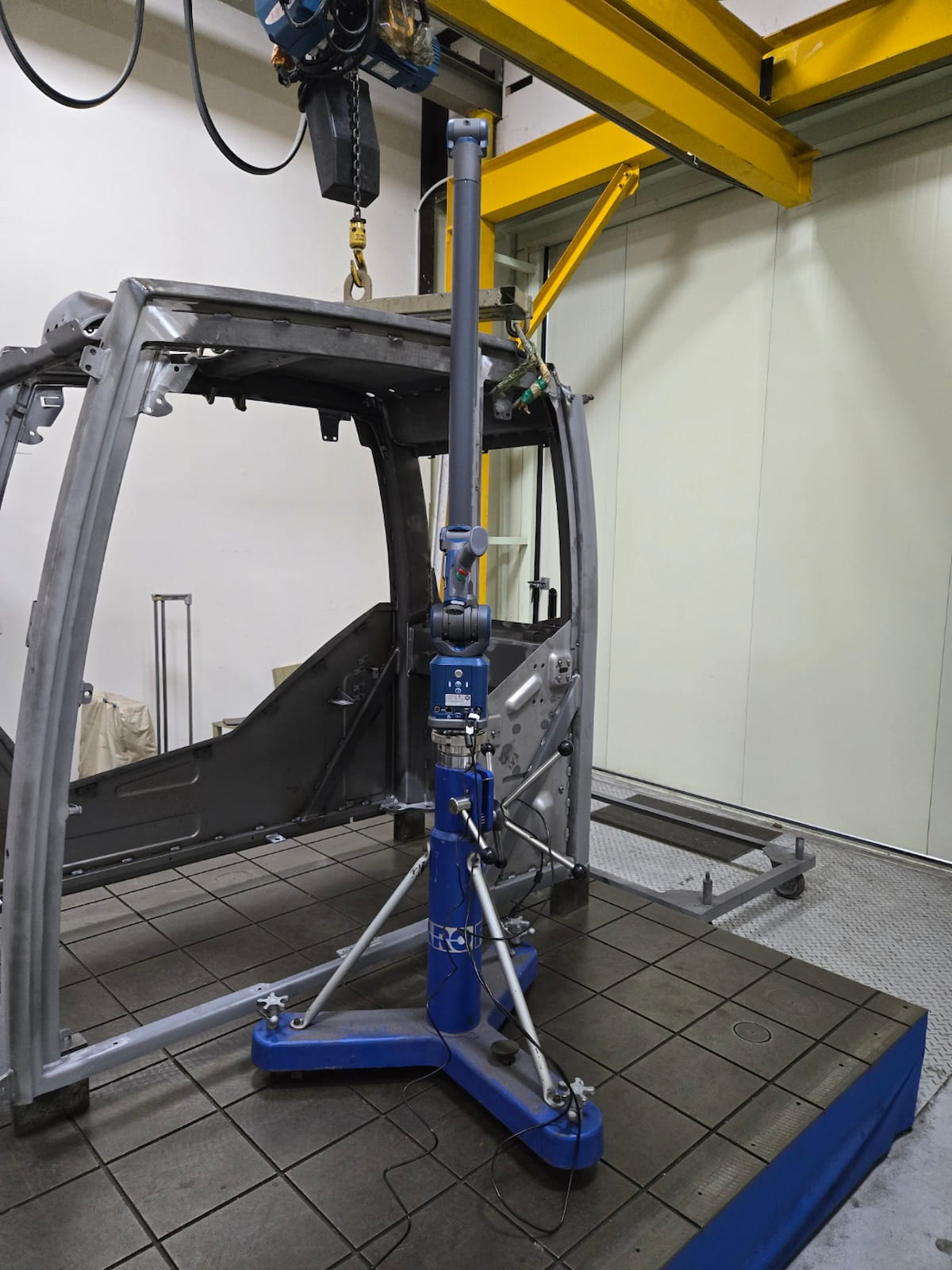

Assembly Verification

조립품과 구성 부품의 위치 관계와 정렬 상태를 검사하여 조립 공정의 품질을 확인합니다.

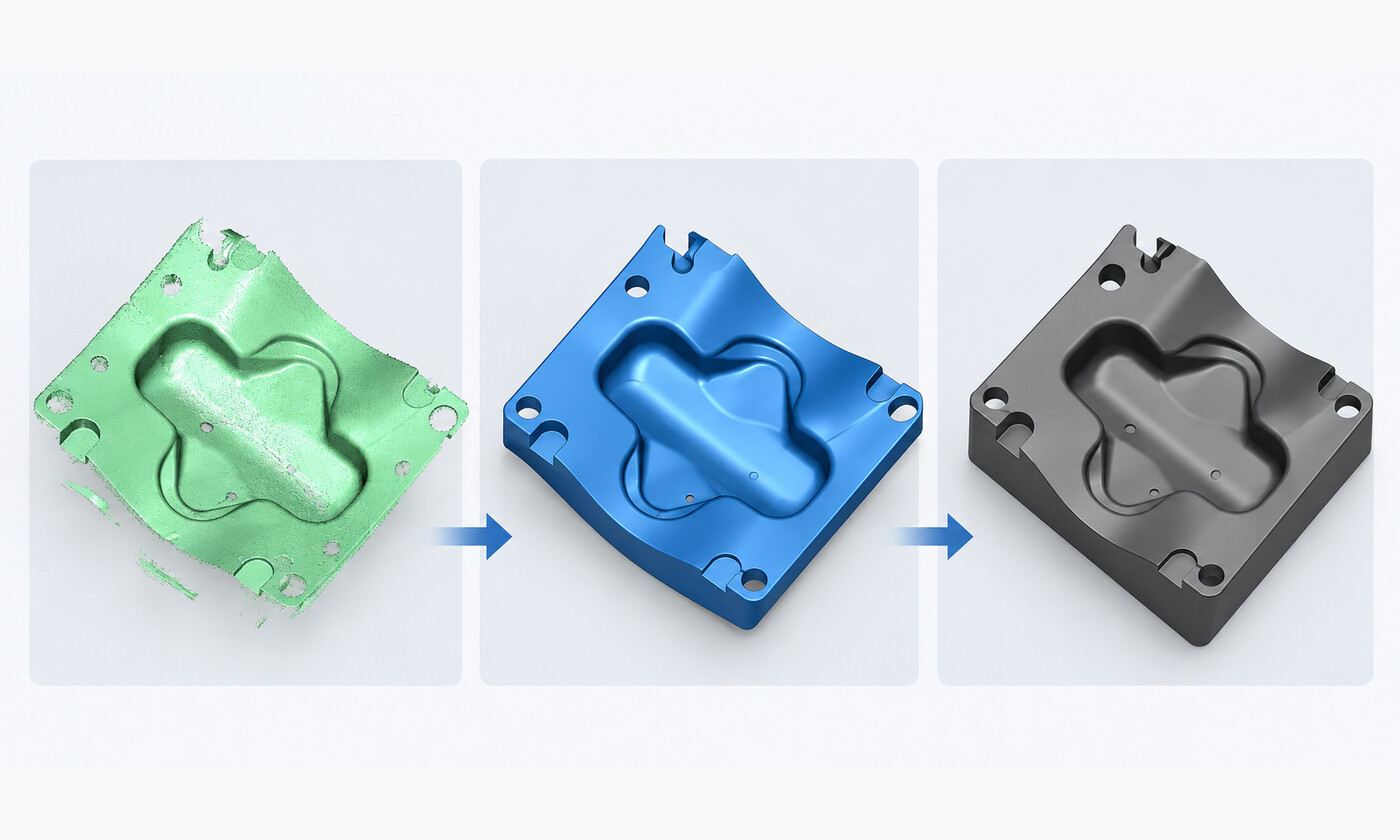

3D 스캔 데이터에서 형상을 보정하고 CAD 모델을 생성하는 역설계 과정

Reverse Engineering

도면이나 CAD 데이터가 없는 기존 부품의 형상을 측정해 디지털 모델과 설계 자료를 생성합니다.

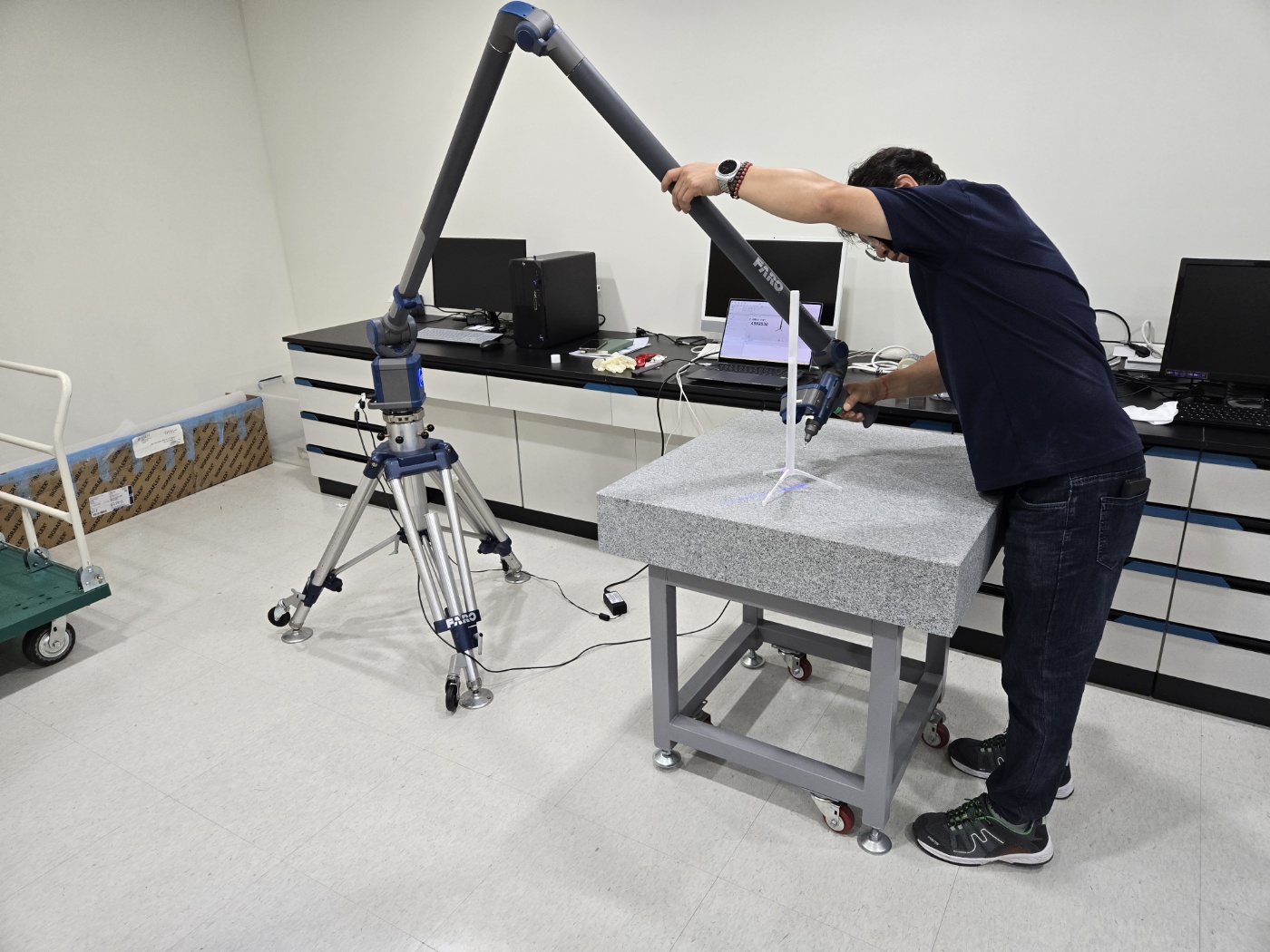

Prototype Validation

시제품의 실제 형상과 설계 데이터를 비교해 제품 개발 단계의 설계 적합성을 검토합니다.

SPECIFICATIONS

주요 기술 사양

모델과 암 길이, 프로브 구성에 따라 정확도와 측정 범위가 달라집니다. 아래 수치는 Quantum X 시리즈의 대표 사양입니다.

성능 등급	Quantum X.S / Quantum X.M / Quantum X.E
암 길이 옵션	2.0m / 2.5m / 3.0m / 3.5m / 4.0m
최대 도달 거리	최대 4.60m — 4.0m, 7축 모델 기준
접촉식 측정 정확도	최소 0.023mm MPE — Quantum X.S 2.0m 7축 모델 기준
비접촉식 측정 정확도	최소 0.030mm — Quantum X.S 2.0m + FAROBlu xR 기준
LLP 데이터 수집률	최대 초당 1,200,000 포인트
라인당 최대 포인트	4,000 points
최대 스캔 속도	600Hz
LLP 레이저 등급	450nm / 635nm, Class 2
작동 온도	10°C–40°C
작동 습도	최대 95%, 비응축
측정 성능 표준	ISO 10360
