Integrated Large-Volume Measurement System
대형 구조물의 전체 위치와 가까이 접근해야 하는 세부 형상을 함께 측정합니다.

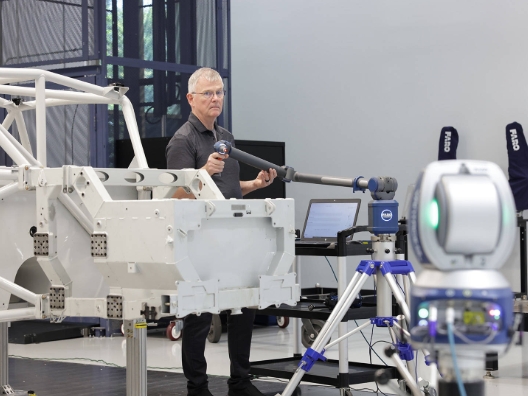

Super 6DoF TrackArm은 FARO Vantage Laser Tracker와 하나 이상의 FARO ScanArm을 하나의 측정 시스템으로 구성한 통합 3D 계측 솔루션입니다.
Laser Tracker는 넓은 공간에서 대형 구조물의 기준 좌표와 전체 위치를 측정하고, ScanArm은 작업자가 대상 주변을 이동하며 구멍, 모서리, 내부 형상과 복잡한 곡면을 접촉식 프로빙 또는 비접촉식 레이저 스캐닝으로 검사합니다.
두 측정 장비의 장점을 하나의 시스템으로 연결합니다.
Laser Tracker만으로는 측정하기 어려운 세부 형상과, ScanArm 단독으로는 범위가 부족한 대형 구조물을 하나의 좌표계에서 연속적으로 검사할 수 있습니다.
Large-Volume Measurement
Vantage Laser Tracker로 대형 구조물과 조립체의 전체 기준 좌표, 위치와 정렬 상태를 넓은 범위에서 측정합니다.
Detailed Inspection
ScanArm을 이용해 구멍, 모서리, 내부 구조와 복잡한 곡면 등 가까이 접근해야 하는 형상을 검사합니다.
Unified Coordinate System
여러 위치에서 취득한 Laser Tracker와 ScanArm의 측정 데이터를 하나의 공통 좌표계에서 관리합니다.
Flexible Measurement
작업자가 ScanArm을 들고 대상 주변을 이동하며 트래커가 직접 보기 어려운 영역까지 측정할 수 있습니다.
TrackArm은 여러 장비를 연결하는 통합 측정 시스템입니다.
측정 대상과 검사 목적에 따라 Vantage Laser Tracker, ScanArm, 프로브와 계측 소프트웨어를 조합해 구성합니다.
Vantage Laser Tracker
넓은 측정 공간의 기준 좌표를 설정하고 대형 구조물의 전체 위치와 정렬 상태를 측정합니다.
02FARO ScanArm
대상 주변을 이동하며 접촉식 프로빙과 비접촉식 레이저 스캐닝으로 세부 형상을 측정합니다.
Super 6DoF TrackArm
Tracker와 ScanArm 데이터를 하나의 좌표계로 연결해 대형 제품의 전체와 세부 영역을 연속적으로 검사합니다.
CAM2 / BuildIT Metrology
측정 데이터를 CAD와 비교하고 편차 분석, 조립·정렬 및 품질 검증에 활용합니다.
다음과 같은 측정 환경에 적합합니다.
단일 측정 장비만으로 전체 작업을 수행하기 어려운 대형·복합 형상 검사에 활용할 수 있습니다.
측정 대상이 매우 클 때
자동차 차체, 항공기 구조물, 선박 블록과 같이 하나의 Arm 측정 범위를 넘어서는 대형 대상을 검사할 때 적합합니다.
세부 형상을 가까이에서 측정해야 할 때
내부 형상, 숨겨진 영역과 복잡한 곡면처럼 Laser Tracker의 SMR만으로 검사하기 어려운 부분을 측정할 수 있습니다.
프로빙과 스캐닝을 함께 사용할 때
기준점과 주요 치수는 접촉식으로 측정하고, 전체 표면과 자유곡면은 레이저로 스캔할 수 있습니다.
데이터를 하나의 좌표계로 관리할 때
장비를 이동하거나 여러 위치에서 측정하더라도 전체 데이터를 공통 좌표계에서 비교하고 분석할 수 있습니다.
Super 6DoF TrackArm의 주요 기능
대형 좌표 측정과 세부 형상 검사를 통합해 현장 측정의 범위와 유연성을 확장합니다.
Probe & Scan Integration
접촉식 프로브와 레이저 스캐너를 활용해 기준점, 치수와 전체 표면 형상을 함께 측정합니다.
Up to 60m Measurement Support
공식 시스템 구성과 작업 조건에 따라 가시선이 확보되지 않는 영역에서도 최대 60m 범위까지 프로빙과 스캐닝을 지원합니다.
Multiple ScanArm Support
프로젝트 조건에 따라 하나 이상의 ScanArm을 Vantage Max와 연결해 통합 측정 환경을 구성할 수 있습니다.
CAD Comparison
통합된 측정 데이터를 CAD 설계 모델과 비교하여 형상, 위치와 조립 상태의 편차를 분석합니다.
활용 업무
대형 측정 범위와 세부 형상 검사가 동시에 필요한 다양한 제조 및 조립 환경에 활용합니다.
Automotive Body Inspection
자동차 차체와 대형 조립체의 전체 위치, 내부 형상과 세부 부품을 하나의 좌표계에서 검사합니다.
Aerospace Assembly
항공기 동체, 날개와 대형 구조물의 조립 정렬 상태와 복잡한 형상을 검증합니다.
Shipbuilding
선박 블록과 해양 구조물의 대형 좌표 측정과 내부 및 접근이 어려운 부분의 검사를 수행합니다.
Heavy Equipment
중장비와 대형 기계 조립품의 전체 위치와 세부 가공 형상을 검사합니다.
Large Tooling & Fixtures
대형 금형, 지그와 치공구의 전체 위치 및 접근하기 어려운 형상을 CAD 모델과 비교합니다.
Production Line Verification
생산설비와 자동화 라인의 설치 위치, 정렬 및 세부 구조를 통합 좌표계에서 검증합니다.
대표적인 활용 흐름
아래 내용은 일반적인 활용 예이며, 측정 대상과 프로젝트 조건에 따라 필요한 장비와 소프트웨어를 선택적으로 구성할 수 있습니다.
Large-Scale Reference
Vantage Laser Tracker로 전체 기준 좌표와 위치 측정
Local Probe & Scan
ScanArm으로 접근이 어려운 영역의 세부 형상 측정
Inspection & CAD Comparison
통합 데이터를 CAD와 비교하고 치수와 형상 편차 분석
04Assembly & Alignment
필요에 따라 대형 조립체의 정렬과 공정 검증으로 확장
Quality Verification
전체 위치와 세부 형상 검사 결과를 통합해 품질 검증
Super 6DoF TrackArm 상담이 필요하신가요?
측정 대상의 크기와 형상, 작업 범위, 필요한 접촉식 프로빙과 레이저 스캐닝 방식에 맞는 Vantage 및 ScanArm 시스템 구성을 안내해 드립니다.
