Portable Large-Scale 3D Measurement
대형 부품과 설비를 설치 현장에서 직접 측정하는 레이저 트래커

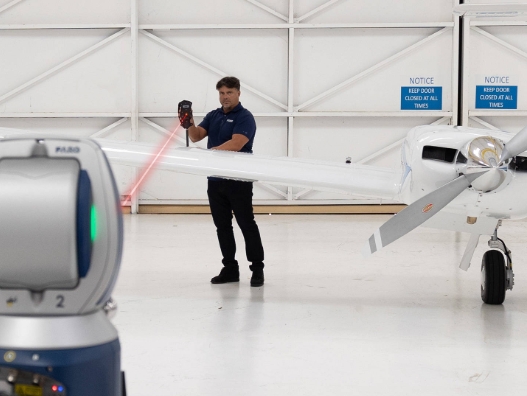

FARO Vantage Laser Tracker는 레이저 빔으로 타겟의 위치를 추적하여 대형 부품, 생산설비 및 구조물의 3차원 좌표를 정밀하게 측정하는 휴대용 계측 장비입니다. 설치 및 정렬, 대형 조립체 검사, 생산라인 검증과 로봇 캘리브레이션 업무에 활용할 수 있습니다.
Vantage Laser Tracker의 주요 특징
타겟 탐색과 장비 제어를 간소화하여 한 명의 작업자도 넓은 현장에서 측정을 수행할 수 있습니다.
ActiveSeek
타겟이 장애물 뒤로 이동해 레이저가 끊어져도 스테레오 카메라를 이용해 움직이는 타겟을 자동으로 탐색하고 다시 연결합니다.
RemoteControls
휴대전화나 태블릿에서 라이브 영상과 트래커 움직임을 원격으로 제어하여 한 명의 작업자도 측정을 수행할 수 있습니다.
Integrated ADM
통합 절대 거리 측정 시스템인 iADM으로 각도와 거리를 측정하여 일관되고 신뢰할 수 있는 측정 결과를 제공합니다.
Portable & Durable
마스터 제어 장치 없이 이동과 설치가 가능하며, 충격, 진동, 온도와 습도 환경에 대한 내구 시험과 IP52 등급을 갖추고 있습니다.
측정 범위에 따라 선택하는 두 가지 모델
측정 대상의 크기와 작업 거리 조건에 따라 VantageS 또는 VantageE를 선택할 수 있습니다.
VantageS
단거리부터 장거리 측정까지 대응하는 모델로, 지정된 1.5인치 SMR 사용 시 최대 80m 범위에서 측정할 수 있습니다.
VantageE
중거리 측정 환경에 적합한 모델로, 지정된 SMR 구성에서 최대 35m 범위의 대형 부품과 설비 측정을 지원합니다.
측정 준비와 검사 시간을 줄이는 기능
측정 현장에서의 장비 운용과 타겟 추적을 간소화하여 대형 제품 검사와 설비 정렬 업무의 생산성을 높입니다.
검사 주기 시간 단축
ActiveSeek, RemoteControls, 빠른 예열과 현장 보정 기능을 활용해 검사 주기 시간을 단축할 수 있습니다.
연속 배터리 운용
배터리 두 개로 최대 8시간 연속 사용할 수 있으며, 핫스왑 방식으로 작업 중에도 배터리를 교체할 수 있습니다.
스테레오 카메라 시야각
50도 시야각의 스테레오 컬러 카메라가 넓은 공간에서 타겟 탐색과 재연결을 지원합니다.
수평 무한 회전
수평 방향으로 무한 회전이 가능해 넓은 작업 공간에서 장비를 반복적으로 재배치하는 작업을 줄일 수 있습니다.
활용 업무
넓은 측정 범위와 높은 정밀도가 필요한 대형 제품 검사와 생산설비 검증 업무에 활용합니다.
Large Part Inspection
항공우주 구조물, 선박 부품과 대형 기계 부품의 위치와 형상을 3차원으로 측정합니다.
Assembly Alignment
대형 조립체와 구성 부품의 위치를 실시간으로 확인하며 목표 좌표에 맞게 조립하고 정렬합니다.
Production Line Setup
자동차 생산라인, 지그와 자동화 설비의 설치 위치와 정렬 상태를 검증합니다.
Tooling & Fixture Inspection
대형 금형, 치공구와 조립 지그의 위치와 형상을 CAD 설계 데이터와 비교합니다.
Robot Calibration
산업용 로봇의 위치 정확도, 반복 정밀도와 이동 경로를 측정하고 검증합니다.
Plant & Heavy Industry
플랜트 설비와 중공업 구조물의 설치, 정렬 및 유지보수 상태를 측정합니다.
주요 기술 사양
측정 범위는 Vantage 모델과 사용하는 SMR의 크기 및 종류에 따라 달라집니다.
| 모델 | VantageS / VantageE |
|---|---|
| 최대 작동 범위 | VantageS 최대 80m / VantageE 최대 35m |
| 거리 측정 정확도 | 16µm + 0.8µm/m MPE |
| 각도 측정 정확도 | 20µm + 5µm/m MPE |
| 거리 측정 해상도 | 0.5µm |
| 데이터 출력 속도 | 초당 1,000 측정 포인트 |
| 최대 각속도 | 180°/sec |
| 최대 각가속도 | 860°/sec² |
| 회전 범위 | 수평 360° 무한 회전 / 수직 130° |
| 카메라 | 50° 시야각, 1920 × 1080p, 15fps |
| 크기 | 240(W) × 416(H)mm |
| 무게 | 13.4kg |
| 배터리 | 2개 사용 시 최대 8시간 연속 작동, 핫스왑 지원 |
| 작동 온도 | -15°C–50°C |
| 작동 습도 | 0–95%, 비응축 |
| 보호 등급 | IP52 |
| 연결성 | GigE RJ45 Ethernet / Wi-Fi 802.11n 이하 |
| 레이저 등급 | 630–640nm, Class 1 |
측정 거리와 정확도는 모델, SMR 크기, 측정 방식 및 현장 환경에 따라 달라질 수 있습니다. 정확도 사양은 ISO 10360-10:2016에 근거하며, 상세 조건은 기술사양서를 확인해 주세요.
대형 구조물 측정 데이터 활용 흐름
Vantage로 취득한 측정 데이터는 계측 소프트웨어에서 CAD 비교, 설치 정렬, 편차 분석과 품질 보고 업무로 연결됩니다.
Vantage Laser Tracker
대형 부품과 설비의 3차원 좌표 측정
CAM2 Software
측정 데이터 수집, CAD 비교 및 치수 검사
03BuildIT Metrology
실시간 조립 안내, 설비 정렬 및 검사 자동화
Quality Verification
편차 분석과 검사 결과를 보고서로 작성·공유
연계 소프트웨어
측정 목적과 검사 업무에 따라 FARO 소프트웨어와 타사 계측 플랫폼을 연계할 수 있습니다.
FARO CAM2
치수 검사, CAD 비교, 조립 검증과 검사 결과 분석 업무에 활용합니다.
BuildIT Metrology
대형 부품 조립, 설비 정렬, 측정 자동화와 맞춤형 보고에 활용합니다.
RemoteControls App
휴대전화나 태블릿에서 트래커 영상과 이동 기능을 원격으로 제어합니다.
Third-Party Software
플러그인과 소프트웨어 개발 키트를 이용해 타사 계측 환경과 연계할 수 있습니다.
